Mechanical Seal

메뉴 접기

회사제품

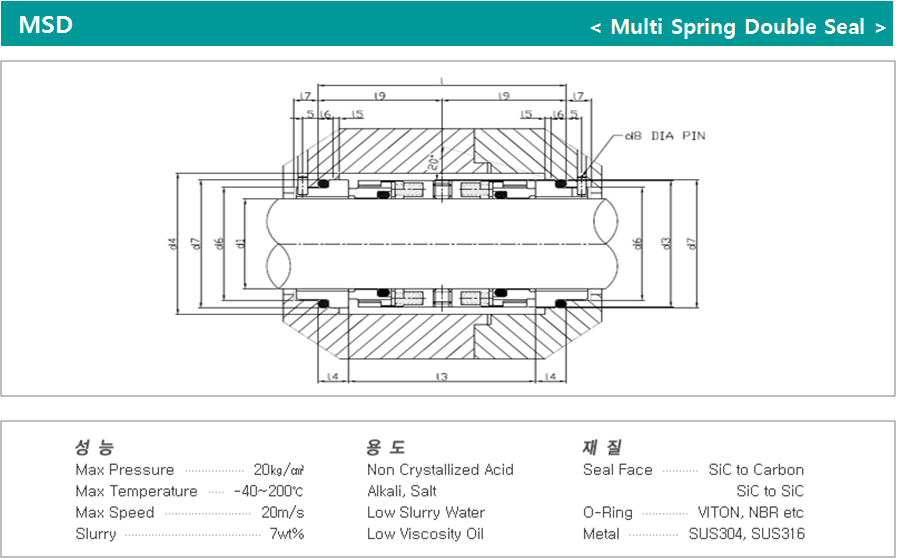

치수표

치수표 테이블
SIZE d1 d3 d4 d6 d7 d8 I I3 I4 I5 I6 I7 I9
025 25 39 41 34 40 3 81 61 10 2 5 9 40.5
028 28 42 44 37 43 3 81 61 10 2 5 9 40.5
030 30 44 46 39 45 3 81 61 10 2 5 9 40.5
032 32 46 48 42 48 3 81 61 10 2 5 9 40.5
033 33 47 49 42 48 3 81 61 10 2 5 9 40.5
035 35 49 51 44 50 3 81 61 10 2 5 9 40.5
038 38 54 58 49 56 4 87 61 13 2 6 9 43.5
040 40 56 60 51 58 4 87 61 13 2 6 9 43.5
043 43 59 63 54 61 4 91 65 13 2 6 9 45.5
045 45 61 65 56 63 4 91 65 13 2 6 9 45.5
048 48 64 66 59 66 4 91 65 13 2 6 9 45.5
050 50 66 70 62 70 4 96 65 15.5 2.5 6 9 48
053 53 69 73 65 73 4 96 65 15.5 2.5 6 9 48
055 55 71 75 67 75 4 96 65 15.5 2.5 6 9 48
058 58 78 83 70 78 4 96 65 15.5 2.5 6 9 48
060 60 80 85 72 80 4 97 65 16 2.5 6 9 48.5
063 63 83 88 75 83 4 97 65 16 2.5 6 9 48.5
065 65 85 90 77 85 4 97 65 16 2.5 6 9 48.5
068 68 88 93 81 90 4 97 65 16 2.5 7 9 48.5
070 70 90 95 83 92 4 103 65 19 2.5 7 9 51.5
075 75 95 104 88 97 4 105 67 19 2.5 7 9 52.5
080 80 100 109 95 105 4 105 67 19 3 7 9 52.5
