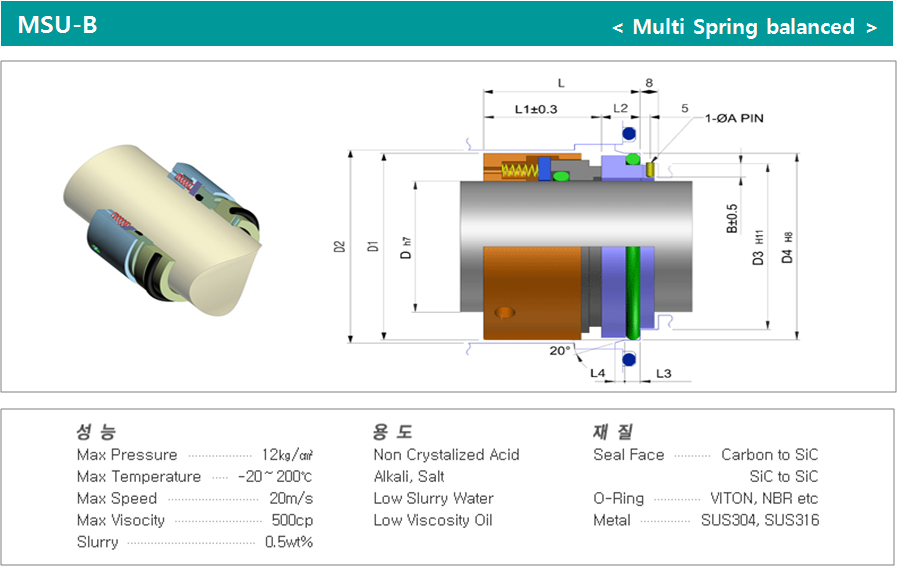

  • MSU-B

Mechanical Seal

메뉴 접기

회사제품

치수표

치수표 테이블
SIZE D D1 D3 D4 L L1 L2 L3 L4 A
025 25 39 34 40 40 30 10 5.5 2 3
028 28 42 37 43 42.5 32.5 10 5.5 2 3
030 30 44 39 45 42.5 32.5 10 5.5 2 3
032 32 46 42 48 42.5 32.5 10 5.5 2 3
033 33 47 42 48 42.5 32.5 10 5.5 2 3
035 35 49 44 50 42.5 32.5 10 5.5 2 3
038 38 55 49 56 45 34 11 6 2 4
040 40 57 51 58 45 34 11 6 2 4
043 43 60 54 61 45 34 11 6 2 4
045 45 62 56 63 45 34 11 6 2 4
048 48 65 59 66 45 34 11 6 2 4
050 50 67 62 70 47.5 34.5 13 6 2.5 4
053 53 70 65 73 47.5 34.5 16 6 2.5 4
055 55 72 67 75 47.5 34.5 13 6 2.5 4
058 58 76 70 78 52.5 39.5 13 6 2.5 4
060 60 77 72 80 52.5 39.5 13 6 2.5 4
063 63 80 75 83 52.5 39.5 13 6 2.5 4
065 65 82 77 85 52.5 39.5 13 6 2.5 4
068 68 85 81 90 52.5 39.5 13 7 2.5 4
070 70 87 83 92 60 45 15 7 2.5 4
075 75 92 88 97 60 45 15 7 2.5 4
080 80 97 95 105 60 46 15 7 3 4
085 85 102 100 110 60 45 15 7 3 4
090 90 107 105 115 65 50 15 7 3 4
095 95 112 110 120 65 50 15 7 3 4
100 100 117 115 125 65 50 15 7 3 4
