Mechanical Seal

메뉴 접기

회사제품

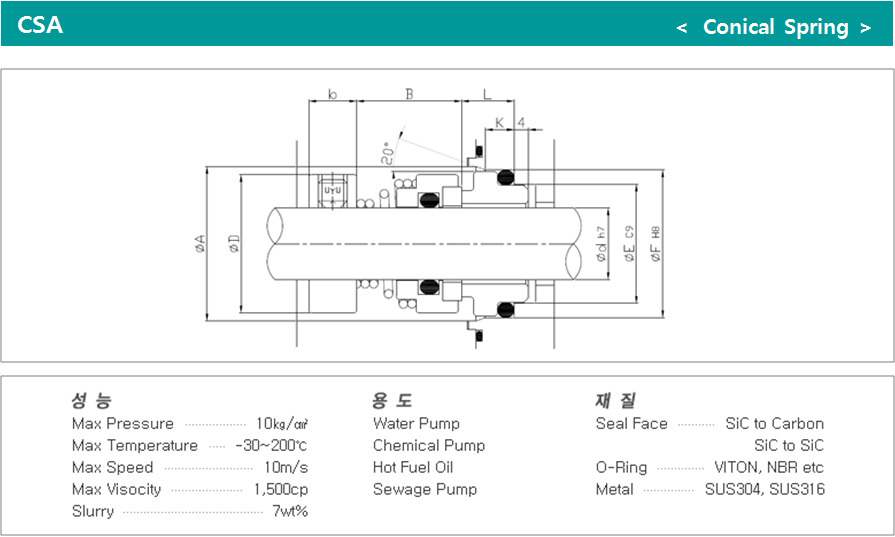

치수표

치수표 테이블
SIZE d D B b A F E K L
015 15 29 22 10 31 31 25 8 11
018 18 32 22 10 34 34 28 8 11
020 20 34 24 10 36 36 30 8 11
022 22 36 26 10 38 38 32 8 11
025 25 39 26 10 41 41 35 9 12
028 28 42 26 10 44 44 38 9 12
030 30 44 26 10 46 46 40 10 13
032 32 46 28 10 48 48 42 10 13
035 35 49 28 10 51 51 45 10 13
040 40 56 34 12 60 56 50 11 14
045 45 61 37 12 65 61 55 11 14
050 50 66 43 12 70 66 60 12 15
055 55 71 49 12 75 71 65 12 15
060 60 78 55 12 85 78 72 13 16
065 65 83 55 12 90 83 77 13 16
